Глава 2. Элементы контроллера

Содержание

2.1. Разъемы подключения
2.2. Сигнальные диоды
2.2.1. Ошибки в работе

2.1. Разъемы подключения

[Внимание] Внимание

Для обеспечения безопасности пользователя все операции с контактными разъемами должны выполняться при выключенном контроллере!

Чтобы получить доступ к разъемам, необходимо открыть корпус контроллера. Для этого:

  • открутите четыре пластиковых винта на передней панели,

  • откройте корпус, повернув переднюю панель на петлях.

Разъемы расположены на тыльной стороне корпуса, в основном вдоль боковых краев. Исключением является разъем Ethernet, расположенный сверху, и разъем питания и заземления, расположенные снизу.

Все разъемы используют коннекторы подключения, к которым провода крепятся с помощью винтовых клемм или пружинных зажимов.

Рисунок Рисунок 2.1, «Разъемы подключения контроллера LB-762» показывает расположение разъемов. Описание функций отдельных разъемов можно найти в следующей части руководства.

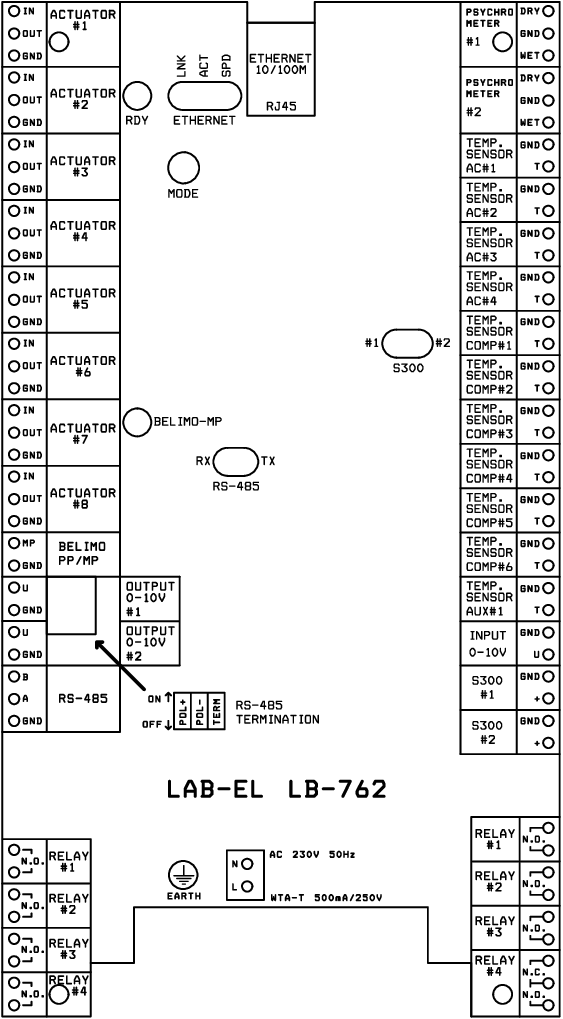

Разъемы подключения контроллера LB-762

Рисунок 2.1. Разъемы подключения контроллера LB-762


2.2. Сигнальные диоды

На основной плате контроллера (на тыльной части корпуса) есть несколько светодиодов, задача которых состоит в индикации состояния контроллера. Функция этих диодов в первую очередь диагностическая - они важны в основном во время монтажа и запуска, позднее при нормальной работе доступ к ним не требуется. Все необоходимые элементы оповещения, необходимые для повседневного использования, расположены на передней панели корпуса контроллера.

Доступны следующие светодиоды:

RDY

готовность контроллера к работе

ETHERNET LNK

подключение Ethernet (диод выключен - нет соединения, диод включен - соединение активно)

ETHERNET ACT

передача данных через интерфейс Ethernet (каждое мигание диода связано с получением или отправкой данных)

ETHERNET SPD

скорость передачи данных через интерфейс Ethernet (диод выключен - 10 Мбит/с, диод включен - 100 Мбит/с)

BELIMO MP

передача данных через интерфейс привода BELIMO MP (любое мигание диода связано с получением или отправкой данных)

RS-485 RX

получение данных через интерфейс RS-485

RS-485 TX

отправка данных через интерфейс RS-485

S300 #1

передача данных через интерфейс S300 номер 1 (каждое мигание диода связано с приемом данных)

S300 #2

передача данных через интерфейс S300 номер 2 (каждое мигание диода связано с приемом данных)

2.2.1. Ошибки в работе

Ошибки в работе контроллера сигнализируются как на дисплее на передней панели, так и с помощью светодиодов на основной плате контроллера (например, возможно состояние сбоя контроллера, которое не позволяет отображать соответствующее сообщение на дисплеях, в этом случае единственным возможным вариантом оповещения будут светодиоды на плате).

Ошибки оповещаются следующим образом:

Передняя панель

Главный дисплей на передней панели отображает сообщение SOS XXXX, где XXXX может иметь различные числовые значения, которые указывают код ошибки.

Диод ALARM и зуммер (звуковая сигнализация) передают сообщение SOS кодом Морзе.

Светодиоды на основной плате

Следующие светодиоды используются для сигнализации о неисправности: RDY, ETHERNET LNK, ETHERNET ACT и ETHERNET SPD. Диоды циклически мигают, давая сообщение SOS азбукой Морзе, аналогично сигналу на передней панели. Код ошибки определяется комбинацией мигающих и негорящих диодов.
