Rozdział 2. Elementy urządzenia

Spis treści

2.1. Diody sygnalizacyjne
2.1.1. Sygnalizacja awarii
2.2. Złącza

Moduł LB-489 wyposażony jest w następujące elementy zewnętrzne:

Elementy urządzenia

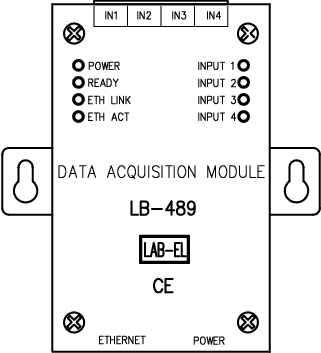

Rysunek 2.1. Elementy urządzenia


2.1. Diody sygnalizacyjne

POWER

sygnalizuje włączone zasilanie modułu (zewnętrzny zasilacz lub POE)

READY

świecenie ciągłe: normalne działanie,

mruganie powolne: pozyskiwanie adresu IP przez BOOTP/DHCP,

mruganie szybkie: aktualizacja firmware

ETH LINK

aktywne połączenie w sieci Ethernet

ETH ACT

transmisja danych w sieci Ethernet

INPUT 1 .. INPUT 4

aktywne wejście 1..4, sygnalizacja zależy od trybu pracy wejścia:

  • wejście wyłączone: dioda zgaszona,

  • wejście S300: brak miernika - dioda zgaszona, miernik podłączony - dioda zaświecona, trwa transmisja danych - dioda mruga

  • termometr: brak sondy na wejściu lub zwarcie - dioda zgaszona, sonda dołączona - dioda zaświecona

  • 0-3V: dioda zaświecona na stałe,

  • binarne: rozwarcie linii - dioda zgaszona, zwarcie linii - dioda zaświecona

  • binarne bezpieczne: wyłączenie styku - dioda zgaszona, włączenie styku - dioda zaświecona, zwarcie/rozwarcie linii - dioda mruga

2.1.1. Sygnalizacja awarii

Diody sygnalizacyjne mogą również informować o awarii wykrytej samodzielnie przez urządzenie. Sygnalizacja takiego problemu odbywa się za pomocą migania określonej grupy diod, nadających alfabetem Morse'a świetlny sygnał SOS.

2.2. Złącza

IN1 .. IN4

wejścia pomiarowe 1..4

ETHERNET

złącze sieci Ethernet, w wersji POE również zasilanie

POWER

zewnętrzne zasilanie (zasilacz DC 12V 400mA)
