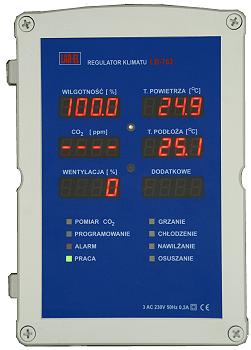

Przy nieaktywnym sterowaniu z pilota na wyświetlaczach wyświetlane są następujące wielkości:
| wilgotność powietrza | temperatura powietrza |
| stężenie CO2 | temperatura podłoża |
| wentylacja | numer regulatora |
Mruganie wyświetlanej wartości oznacza sygnalizację alarmu. Alarm może wynikać z przekroczenia zadanego progu alarmowego, jak również uszkodzenia sondy lub jej odłączenia.
Aktywne zdalne sterowanie wykorzystuje wyświetlacze do różnych funkcji - podglądu i ustawiania parametrów (Sekcja 2.2, „Pilot zdalnego sterowania”).
Funkcje kontrolek w postaci diod świecących są następujące:
aktualnie trwa pomiar stężenia CO2 dla tej hali
aktualnie trwa pomiar stężenia CO2 w powietrzu zewnętrznym (sygnalizowane w regulatorze który steruje odpowiednim zaworem)
aktywne zdalne sterowanie (Sekcja 2.2, „Pilot zdalnego sterowania”)
aktywny jest jakikolwiek alarm w regulatorze
normalna praca regulatora
brak gotowości regulatora do pracy lub awaria
aktualnie trwa proces grzania w hali
aktualnie trwa proces chłodzenia w hali
aktualnie trwa proces nawilżania w hali
aktualnie trwa proces osuszania w hali

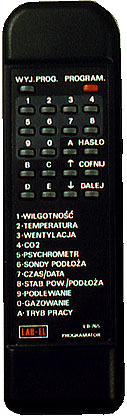

Zdalne sterowanie regulatora pracuje w dwóch trybach: nieaktywnym i aktywnym.
Aktywne zdalne sterowanie sygnalizowane jest świeceniem diody PROGRAMOWANIE.
Gdy programowanie jest nieaktywne, regulator wyświetla parametry opisane
w Sekcja 2.1, „Panel czołowy”.
Włączenie aktywnego trybu programowania wymaga wciśnięcia przycisku PROGRAM.
na pilocie zdalnego sterowania i podania dwucyfrowego numeru regulatora
(regulator nr 5 ma numer 05). Regulator w tym czasie wyświetla swój bieżący
numer jako podpowiedź. Podanie niezgodnego numeru pozostawia zdalne sterowanie
jako nieaktywne. W ten sposób podając odpowiedni numer regulatora możliwe jest
włączenie zdalnego sterowania tylko w jednym regulatorze - zabezpiecza to przed
sytuacją w której regulatory znajdujące się blisko siebie mogłyby równocześnie
reagować na zdalne sterowanie, co powodowałoby kłopot przy próbie zmiany
parametrów tylko w jednym z nich.
Wyłączenie aktywnego trybu programowania wymaga wciśnięcia przycisku WYJ.PROG.
Regulator reaguje na ten przycisk w każdym momencie gdy programowanie jest
aktywne.
włączenie programowania
wyłączenie programowania
wywołanie różnych funkcji (wg dalszego opisu menu)
zmiana wartości parametrów
zmiana wartości parametrów w szybszym tempie
wywołanie menu
wycofanie się do menu
zatwierdzenie, przejście dalej
Jeżeli regulator pozostanie w stanie programowania, a użytkownik nie przyciśnie żadnego przycisku na pilocie w ciągu 1 minuty, to regulator samoczynnie wyłączy aktywny tryb programowania i powróci do wyświetlania aktualnych wyników na wyświetlaczach.
Wyjątkiem jest menu ustawień zaawansowanych, gdzie czas nieaktywności nie działa. Powodem jest to, że niektóre czynności jak np. kalibracje są czasochłonne i samoczynne wyłączanie tych funkcji byłoby utrudnieniem w procesie kalibracji.
Po włączeniu programowania regulatora, nadal wyświetlane są podstawowe parametry
przedstawione wcześniej. Regulator reaguje na wywołania różnych funkcji z pilota,
przy czym przycisk COFNIJ zawsze powoduje powrót do stanu
wyświetlania podstawowych parametrów, zaś przycisk DALEJ
powoduje przejście do dalszych nastaw (jeżeli są dalsze nastawy), lub powrót do
menu w przypadku ostatniej nastawy. Zarówno przycisk COFNIJ
jak i DALEJ powodują zachowanie zmienionych parametrów.
Wywołanie funkcji z menu możliwe jest na dwa sposoby. Pierwsza metoda to bezpośrednie wciśnięcie przycisku 0..9 odpowiadającego wybranej funkcji. Druga metoda to wybór funkcji z listy: za pomocą przycisku D następuje wejście do listy pozycji menu, następnie za pomocą przycisków kursora można wybrać daną funkcję i wywołać ją za pomocą przycisku DALEJ. Metoda ta jest o tyle dogodniejsza, że na wyświetlaczach pokazuje się podgląd odpowiedniego numeru pozycji w menu i symboliczna nazwa tej pozycji, co pozwala wywołać funkcję bez pamiętania odpowiadającego jej przycisku.
W pierwszym rzędzie wyświetlaczy wyświetlana jest nazwa grupy - ustawienia wilgotności. W drugim rzędzie wyświetlaczy wyświetlana jest NAZWA PARAMETRU, który aktualnie podlega zmianie (ilość dostępnych parametrów zależna jest od fazy). Aktualna wartość XX.X wruga i podlega zmianie przyciskami zmiany wartości. Przejście do następnego parametru (lub zakończenie zmian jeśli dany parametr jest ostatni) - przyciskiem DALEJ. Zakończenie zmian na aktualnym parametrze - przyciskiem COFNIJ.
| UST. | WILG. |
| NAZWA | PARAMETRU |
| XX.X |
Zestaw dostępnych parametrów zależny jest od fazy:
Brak parametrów.
WILG.ZAD. - wilgotność zadana
WILG.ZAD. - wilgotność zadana
ZM.NA DOBE - zmiana wilgotności na dobę
WILG.KONC. - wilgotność końcowa
WILG.ZAD. - wilgotność zadana
Brak parametrów.
Brak parametrów.
W pierwszym rzędzie wyświetlaczy wyświetlana jest nazwa grupy - ustawienia temperatury. W drugim rzędzie wyświetlaczy wyświetlana jest NAZWA PARAMETRU, który aktualnie podlega zmianie (ilość dostępnych parametrów zależna jest od fazy). Aktualna wartość XX.X wruga i podlega zmianie przyciskami zmiany wartości. Przejście do następnego parametru (lub zakończenie zmian jeśli dany parametr jest ostatni) - przyciskiem DALEJ. Zakończenie zmian na aktualnym parametrze - przyciskiem COFNIJ.
| UST. | TEMP. |
| NAZWA | PARAMETRU |
| XX.X |
Zestaw dostępnych parametrów zależny jest od fazy:
Brak parametrów.
T.POW.ZAD. - temperatura powietrza zadana
T.POD.ZAD. - temperatura podłoża zadana
TEMP.ZAD. - temperatura zadana
ZM.NA DOBE - zmiana temperatury na dobę
TEMP.KONC. - temperatura końcowa
TEMP.ZAD. - temperatura zadana
PDG-WTNG - podgrzewanie - wzrost temperatury na godzinę
PDG-T.KON. - podgrzewanie - temperatura końcowa
GOT-MTP - gotowanie - minimalna temperatura podłoża
PDG-CZ.G. - gotowanie - czas gotowania
CHL-STNG - chłodzenie - spadek temperatury na godzinę
CHL-T.KON. - chłodzenie - temperatura końcowa
TEMP.ZAD. - temperatura zadana
W pierwszym rzędzie wyświetlaczy wyświetlana jest nazwa grupy - ustawienia wentylacji. W drugim rzędzie wyświetlaczy wyświetlana jest NAZWA PARAMETRU, który aktualnie podlega zmianie (ilość dostępnych parametrów zależna jest od fazy). Aktualna wartość XX.X wruga i podlega zmianie przyciskami zmiany wartości. Przejście do następnego parametru (lub zakończenie zmian jeśli dany parametr jest ostatni) - przyciskiem DALEJ. Zakończenie zmian na aktualnym parametrze - przyciskiem COFNIJ.
| UST. | WENT. |
| NAZWA | PARAMETRU |
| XX.X |
Zestaw dostępnych parametrów zależny jest od fazy:
WENT.ZAD. - wentylacja zadana
WENT.ZAD. - wentylacja zadana
WENT.ZAD. - wentylacja zadana
ZM.NA DOBE - zmiana wentylacji na dobę
WENT.KONC. - wentylacja końcowa
WENT.ZAD. - wentylacja zadana
WENT.ZAD. - wentylacja zadana
WENT.ZAD. - wentylacja zadana
W pierwszym rzędzie wyświetlaczy wyświetlana jest nazwa grupy - ustawienia CO2. W drugim rzędzie wyświetlaczy wyświetlana jest NAZWA PARAMETRU, który aktualnie podlega zmianie (ilość dostępnych parametrów zależna jest od fazy). Aktualna wartość XX.X wruga i podlega zmianie przyciskami zmiany wartości. Przejście do następnego parametru (lub zakończenie zmian jeśli dany parametr jest ostatni) - przyciskiem DALEJ. Zakończenie zmian na aktualnym parametrze - przyciskiem COFNIJ.
| UST. | CO2 |
| NAZWA | PARAMETRU |
| XX.X |
Zestaw dostępnych parametrów zależny jest od fazy:
Brak parametrów.
POM.CO2 - włączenie/wyłączenie pomiaru CO2
CO2 ZAD. - CO2 zadane
DOP.ODCH. - dopuszczalna odchyłka CO2
POM.CO2 - włączenie/wyłączenie pomiaru CO2
CO2 ZAD. - CO2 zadane
ZM.NA DOBE - zmiana CO2 na dobę
CO2 KONC. - CO2 końcowe
DOP.ODCH. - dopuszczalna odchyłka CO2
POM.CO2 - włączenie/wyłączenie pomiaru CO2
CO2 ZAD. - CO2 zadane
DOP.ODCH. - dopuszczalna odchyłka CO2
Brak parametrów.
Brak parametrów.
Wartości wyświetlane na wyświetlaczach:
| RH (psychrometr 1) | RH (psychrometr 2) |
| T suchy (psychrometr 1) | T suchy (psychrometr 2) |
| T mokry (psychrometr 1) | T mokry (psychrometr 2) |
Wartości wyświetlane na wyświetlaczach:
| T podłoża 1 / COMP #1 | T podłoża 2 / COMP #2 |
| T podłoża 3 / COMP #3 | T podłoża 4 / COMP #4 |
| T podłoża 5 / COMP #5 | T podłoża 6 / COMP #6 |
Wartości wyświetlane na wyświetlaczach:
| T nagrzewnicy | T chłodnicy |
| T dodatkowego wymiennika ciepła | T nagrzewnicy wstępnej |
Wartości wyświetlane na wyświetlaczach:
| RH powietrza zewnętrznego | T powietrza zewnętrznego |
W pierwszym rzędzie wyświetlaczy wyświetlana jest nazwa grupy - ustawienia wentylacji. W drugim rzędzie wyświetlaczy wyświetlana jest NAZWA PARAMETRU, który aktualnie podlega zmianie (ilość dostępnych parametrów zależna jest od fazy). Aktualna wartość XX.X wruga i podlega zmianie przyciskami zmiany wartości. Przejście do następnego parametru (lub zakończenie zmian jeśli dany parametr jest ostatni) - przyciskiem DALEJ. Zakończenie zmian na aktualnym parametrze - przyciskiem COFNIJ.
| UST. | POW. |
| NAZWA | PARAMETRU |
| XX.X |
Zestaw dostępnych parametrów zależny jest od fazy:
POW.ZAD. - zadany dopływ powietrza
Brak parametrów.
Brak parametrów.
Brak parametrów.
Brak parametrów.
POW.ZAD. - zadany dopływ powietrza
Na dolnym wyświetlaczu wyświetlana jest nazwa aktualnej fazy, którą można zmienić przyciskami góra-dół.
| UST. | FAZY |
| FAZA |
Dostępne są następujące fazy:
WYL. - faza 0 - wyłączenie
PRZ.G. - faza 1 - przerost grzybni
SZOK - faza 2 - szok
PLON. - faza 3 - plonowanie
GOT. - faza 4 - gotowanie
ROZM. - faza 5 - rozmrażanie
Po wybraniu tej pozycji, następuje przejście do menu ustawień zaawansowancyh.
UWAGA: ta funkcja służy do kalibracji stałej psychrometrycznej, która jest związana z konstrukcją sondy. Nie należy jej zmieniać bez istotnej potrzeby. W typowym przypadku należy dokonać kalibracji pomiaru temperatur termometru suchego i mokrego danej sondy, bez zmiany stałej psychrometrycznej!
Współczynnik kalibracyjny wilgotności wyraża stałą psychrometryczną przeskalowaną do liczby całkowitej (przemnożenie przez 1000000). Domyślna wartość to 767.
W pierwszej kolejności należy wybrać który psychrometr będzie kalibrowany, za pomocą przycisków kursora. Numer psychrometru jest wyświetlany na górnym wyświetlaczu, a na dolnym - aktualny współczynnik kalibracyjny. Przejście do właściwej kalibracji następuje po wybraniu psychrometru i wciśnięciu przycisku DALEJ.
| PSYCH. | 1/2 |
| CAL= | XXX |
W trakcie kalibracji aktualna wartość współczynnika kalibracyjnego wyświetlana jest na dolnym wyświetlaczu. Na górnych wyświetlaczach wyświetlane są temperatury termometru suchego i mokrego danego psychrometru, zaś na środkowym wyświetlaczu - aktualna wilgotność. Przyciskami kursora należy doprowadzić odczyt wilgotności do oczekiwanej wartości. Przycisk 0 służy do ustawienia domyślnej wartości współczynnika kalibracji. Zakończenie kalibracji - przyciskiem COFNIJ lub DALEJ.
| T.SUCHY | T.MOKRY |
| RH = | WILGOTNOŚĆ |
| CAL= | XXX |
Współczynnik kalibracyjny temperatury wyraża zmianę w procentach wyniku pomiaru, zmiana może być dodatnia lub ujemna. Domyślna wartość to 0,00 %.
W pierwszej kolejności należy wybrać który termometr będzie kalibrowany, za pomocą przycisków kursora. Nazwa termometru jest wyświetlana na prawym górnym wyświetlaczu, a na dolnym - aktualny współczynnik kalibracyjny. Przejście do właściwej kalibracji następuje po wybraniu termometru i wciśnięciu przycisku DALEJ.
Nazwy termometrów:
tP1d czujnik temperatury (termometr suchy) psychrometru PSYCH #1,
tP1W czujnik temperatury (termometr mokry) psychrometru PSYCH #1,
tP2d czujnik temperatury (termometr suchy) psychrometru PSYCH #2,
tP2W czujnik temperatury (termometr mokry) psychrometru PSYCH #2,
tAC1 czujnik temperatury klimatyzacji AC #1 (nagrzewnica),
tAC2 czujnik temperatury klimatyzacji AC #2 (chłodnica),
tAC3 czujnik temperatury klimatyzacji AC #3 (dodatkowy wymiennik ciepła),
tAC4 czujnik temperatury klimatyzacji AC #4 (nagrzewnica wstępna),
tC1 czujnik temperatury podłoża nr COMP #1,
tC2 czujnik temperatury podłoża nr COMP #2,
tC3 czujnik temperatury podłoża nr COMP #3,
tC4 czujnik temperatury podłoża nr COMP #4,
tC5 czujnik temperatury podłoża nr COMP #5,
tC6 czujnik temperatury podłoża nr COMP #6,
tAUX czujnik temperatury dodatkowy AUX #1
tP3d czujnik temperatury (termometr suchy) psychrometru PSYCH #3,
tP3W czujnik temperatury (termometr mokry) psychrometru PSYCH #3,
tP4d czujnik temperatury (termometr suchy) psychrometru PSYCH #4,
tP4W czujnik temperatury (termometr mokry) psychrometru PSYCH #4,
tAN1 czujnik temperatury anemometru ANEM #1,
tAN2 czujnik temperatury anemometru ANEM #2,
tAN3 czujnik temperatury anemometru ANEM #3,
tAN4 czujnik temperatury anemometru ANEM #4,
tH1 dodatkowy czujnik temperatury TX #1,
tH2 dodatkowy czujnik temperatury TX #2,
tH3 dodatkowy czujnik temperatury TX #3,
tH4 dodatkowy czujnik temperatury TX #4,
tH5 dodatkowy czujnik temperatury TX #5,
tH6 dodatkowy czujnik temperatury TX #6,
tH7 dodatkowy czujnik temperatury TX #7,
tH8 dodatkowy czujnik temperatury TX #8.
| CAL.T. | NAZWA T. |
| CAL= | XXX |
W trakcie kalibracji aktualna wartość współczynnika kalibracyjnego wyświetlana jest na dolnym wyświetlaczu. Na środkowym wyświetlaczu wyświetlana jest aktualnie zmierzona temperatura. Przyciskami kursora należy doprowadzić odczyt temperatury do oczekiwanej wartości. Przycisk 0 służy do ustawienia domyślnej wartości współczynnika kalibracji. Zakończenie kalibracji - przyciskiem COFNIJ lub DALEJ.
| CAL.T. | NAZWA T. |
| T = | TEMPERATURA |
| CAL= | XXX |
Współczynnik kalibracyjny anemometru wyraża odchyłkę skoku temperatury pomiędzy podgrzaniem a ostygnięciem od wartości nominalnej tego skoku. Wartość 0 oznacza nominalną kalibrację, wartości różne od zera określają odchyłkę wyrażoną w °C.
W pierwszej kolejności należy wybrać który anemometr będzie kalibrowany, za pomocą przycisków kursora. Numer anemometru jest wyświetlany na górnym wyświetlaczu, a na dolnym - aktualny współczynnik kalibracyjny. Przejście do właściwej kalibracji następuje po wybraniu anemometru i wciśnięciu przycisku DALEJ.
| ANEM. | 1/2/3/4 |
| CAL= | XXX |
W trakcie kalibracji aktualna wartość współczynnika kalibracyjnego wyświetlana jest na dolnym wyświetlaczu. Na środkowym wyświetlaczu wyświetlana jest aktualnie zmierzona odchyłka od wartości nominalnej. Kalibracja polega na ustawieniu bieżącego współczynnika kalibracji na wartość zmierzoną, ze środkowego wyświetlacza. Bezpośrednio można tego dokonać przyciskiem A, można też zmieniać wartość stopniowo przyciskami zmiany wartości. Przycisk 0 służy do ustawienia domyślnej wartości współczynnika kalibracji. Zakończenie kalibracji - przyciskiem COFNIJ lub DALEJ.
| ANEM. | 1/2/3/4 |
| dt = | ODCHYŁKA |
| CAL= | XXX |
Na prawym górnym wyświetlaczu wyświetlany jest aktualny numer regulatora, zmiana możliwa jest za pomocą przycisków kursora. Zatwierdzenie numeru - przyciskiem COFNIJ lub DALEJ.
| Nr = | XX |
Na ustawienie adresu składają się 3 parametry:
Ad.IP adres IP
M.Pod. maska podsieci
Ad.br. adresy bramy (router'a)
Te 3 parametry ustawia się kolejno, a w ramach każdego parametru do ustawienia są 4 składowe liczbowe adresu: AAA.BBB.CCC.DDD. Zmiana wartości następuje za pomocą klawiszy kursora. Przejście do następnej liczby lub parametru następuje po wciśnięciu klawisza DALEJ.
| Ad.IP / M.Pod. / Ad.br. | = |
| AAA. | BBB. |
| CCC. | DDD |
Szczegóły odnośnie ustawienia adresów siłowników znajdują się w instrukcji instalacji.
W pierwszym etapie należy podać adres siłownika, który chcemy aktualnie ustawić> Adres podaje się za pomocą przycisków 1-8.
| MP- | BUS |
| Adr.= | 1-8 |
Po wciśnięciu przycisku DALEJ następuje oczekiwanie na skonfigurowanie siłownika - na dolnym wyświetlaczu mruga SET ACT.
| MP- | BUS |
| Adr.= | 1-8 |
| SET | ACT |
Po przypisaniu adresu wyświetlony zostanie komunikat ACT SET, lub Err w przypadku wystąpienia błędu.
| MP- | BUS |
| Adr.= | 1-8 |
| ACT | SET |
Ustawienie jasności wyświetlacza
Na górnym wyświetlaczu wyświetlana jest aktualna jasność. AUTO oznacza automatyczną regulację jasności w funkcji natężenia zewnętrznego oświetlenia. Przyciskami kursora można wyłączyć regulację automatyczną i ustawić dowolny stopień jasności świecenia (wyrażony procentowo). Przełączenie na regulację automatyczną możliwe jest za pomocą przycisku A. Zatwierdzenie zmian - przyciskiem COFNIJ lub DALEJ.
| J.W. = | AUTO / 0-100 |
Dostęp do ustawień serwisowych zabezpieczony jest hasłem. Użytkownik końcowy nie powinien wprowadzać zmian w ustawieniach serwisowych, gdyż może to skończyć się nieprawidłowym działaniem regulatora.
