Uchwyty do montażu przyrządów LAB-EL

Uchwyt LB-528A
  • różne uchwyty do różnych zastosowań

W niektórych przyrządach pomiarowych LAB-EL, takich jak np: LB-523A, LB-710AL, LB-535A, LB-512, LB-853, LB-856, zastosowano prostopadłościenną obudowę o wymiarach 85 x 85 x 36 mm, którą można montować w miejscu instalacji na kilka poniższych sposobów. Zamawiając przyrząd należy wybrać właściwy uchwyt zapewniający wygodną instalację.


Uchwyt LB-528A

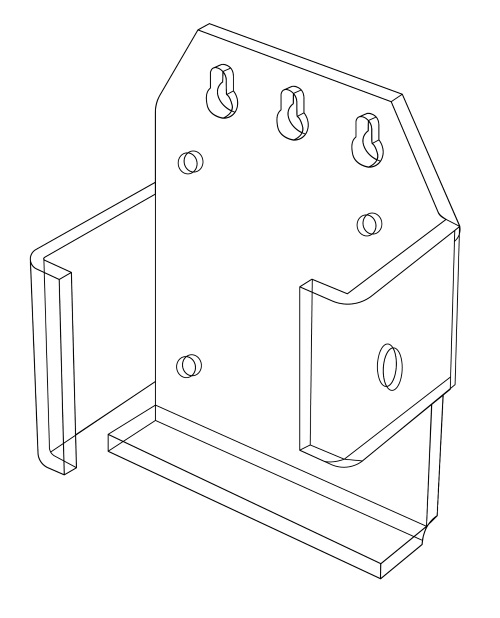

Uchwyt LB-528A, mocowany do ściany, z uszami przytrzymującymi włożony przyrząd. Uchwyt jest dedykowany do termohigrometru LB-523A. W innych typach przyrządów może wystąpić kolizja bocznych łapek uchwytu ze złączami umieszczonymi na krawędziach bocznych obudowy.

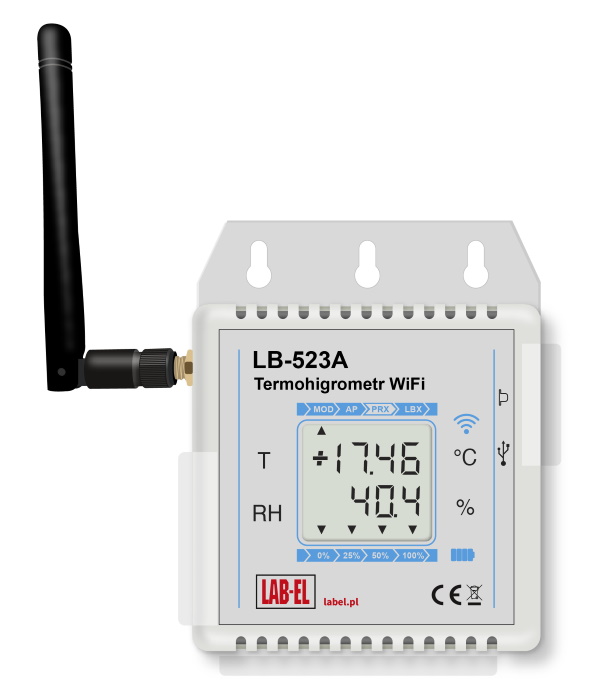

Termohigrometr LB-523A w uchwycie LB-528A
Uchwyt LB-528H

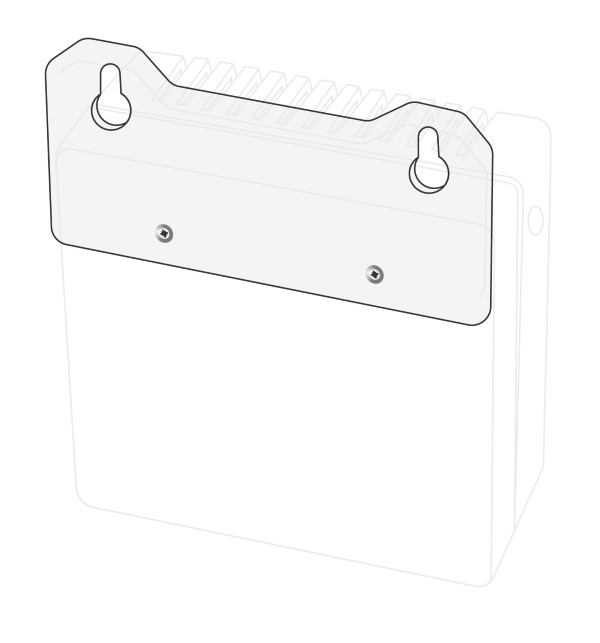

Uchwyt LB-528H, mocowany do tylnej ścianki przyrządu,  z otworami do powieszenia na 2 śrubach wkręconych w podłoże.

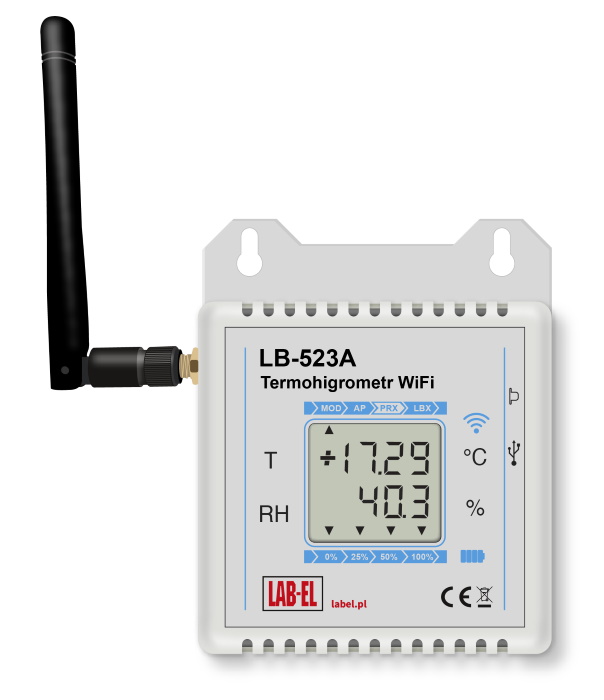

Termohigrometr LB-523A z uchwytem LB-528H
Uchwyt LB-528J

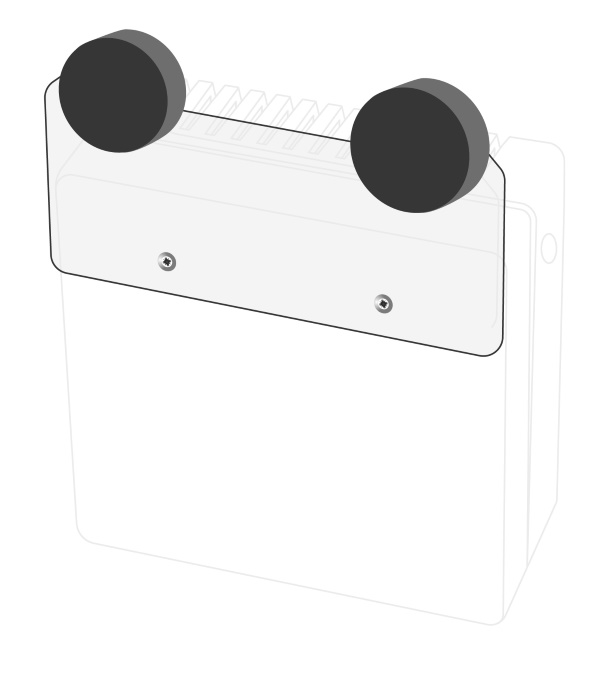

Uchwyt LB-528J, w którym uchwyt LB-528H został uzupełniony o dwa magnesy zapewniające przyczepienie przyrządu do blaszanych powierzchni, np. ściany lodówki. Magnesy są pokryte gumą zabezpieczająca powierzchnię ścianki przed zarysowaniem.

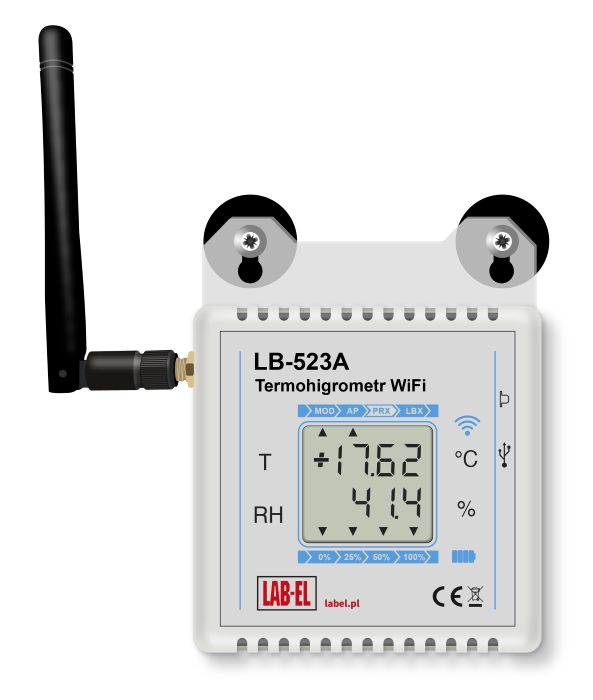

Termohigrometr LB-523A z uchwytem LB-528J
Uchwyt LB-528K

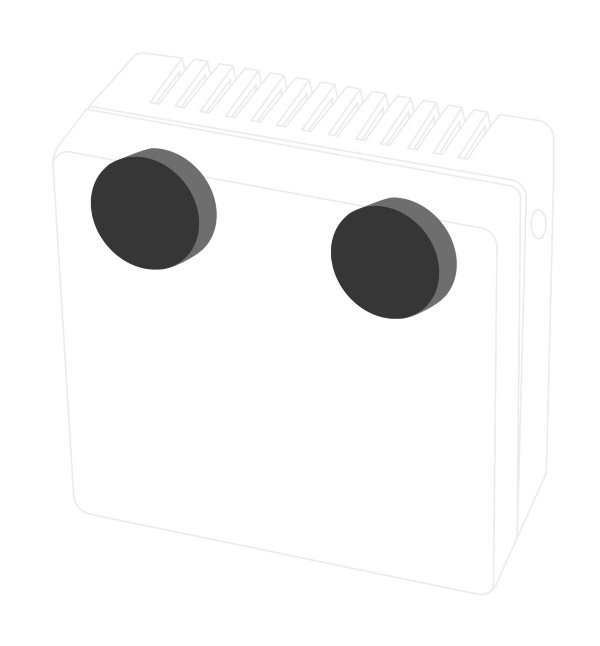

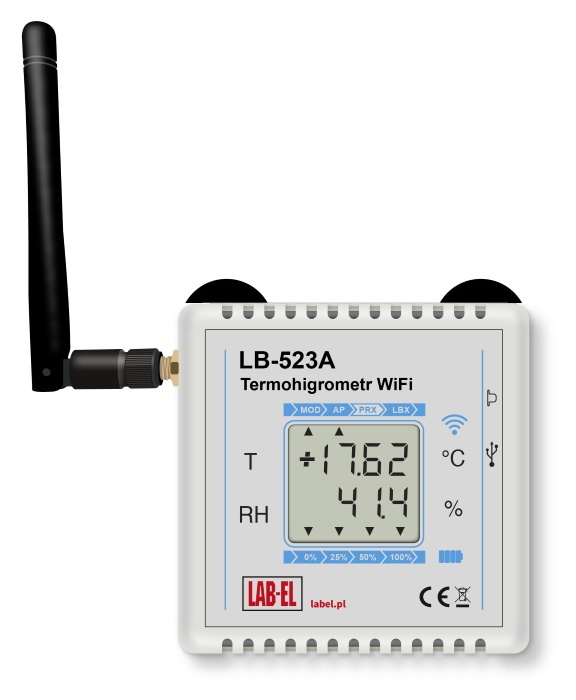

Uchwyt LB-528K złożony z dwu magnesów mocowanych do tylnej ścianki przyrządu, zapewniający przyczepienie urządzenia do blaszanych powierzchni, np. ściany lodówki. Magnesy są pokryte gumą zabezpieczająca powierzchnię ścianki przed zarysowaniem. Termohigrometr LB-523A z uchwytem LB-528K

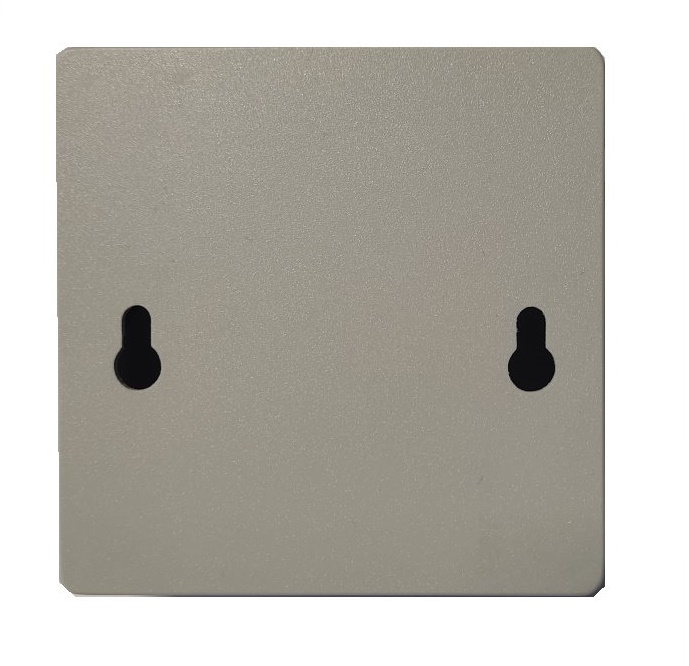

Otwory w obudowie  - sposób montażu bez uchwytu, spód obudowy przyrządu jest wyposażony w otwory umożliwiające powieszenie przyrządu na dwu wkrętach. Kształt i położenie otworów jest różne dla poszczególnych typów przyrządów ze względu na odmienne rozmieszczenie elementów wewnątrz obudowy.
 Otwory w tylnej ściance umożliwiające powieszenie przyrządu

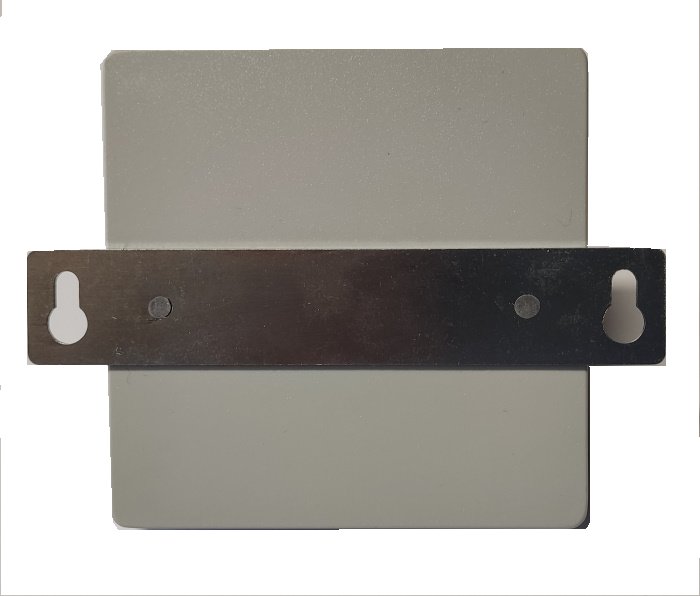

Uchwyt LB-528L - metalowa listwa montażowa - sposób montażu z wykorzystaniem dodatkowego wspornika nitowanego do spodniej ścianki obudowy. Otwory listwy pozwalają na powieszenie przyrządu na dwu wkrętach.
Listwa V2 nitowana do tylnej ścianki umożliwiająca powieszenie przyrządu.
