LB-910 - Czujnik zalania wodą, konduktometr

Czujnik zalania wodą LB-910
  • Czujnik zalania powierzchni
  • Pomiar rezystancji powierzchni
  • Czujnik punktowy lub liniowy
  • Dwuprzewodowe połączenie - transmisja wyników na duże odległości
  • Wyjście przekaźnikowe

Opis

Czujnik zalania wodą LB-910 służy do pomiaru wartości rezystancji panującej na jego powierzchni lub wzdłuż taśmy sensorycznej oraz do sygnalizacji przekroczenia przez mierzoną wartość zaprogramowanego progu. Głównym zastosowaniem czujnika jest sygnalizacja zalania wodą monitorowanej powierzchni.

Konduktometr wykonuje cyklicznie pomiary rezystancji powierzchni czujnika. Wynik jest wysyłany z urządzenia w postaci cyfrowej (pętla prądowa S300) do nadrzędnego systemu zbierania danych. Parametry interfejsu umożliwiają przesyłanie danych wraz z zasilaniem przyrządu dwuprzewodową linią o znacznej długości i dowolnej polaryzacji.
Zastosowanie jednego z dwóch typów czujników - grzebieniowego, umożliwiającego pomiar punktowy, lub taśmy sensorycznej - do pomiaru zalania wzdłuż określonej powierzchni, daje możliwość konfiguracji pod konkretne zastosowanie.

Dodatkowo czujnik zalania wodą posiada podwójny przekaźnik półprzewodnikowy do sterowania zewnętrznym urządzeniem w przypadku wykrycia zalania powierzchni czujnika. Zaciski oznaczone jako NC są zwarte przy suchej powierzchni czujnika, natomiast zaciski NO są wówczas rozwarte. Po wykryciu zalania stan zacisków zostaje zmieniony. Zaciski przekaźnika są izolowane galwanicznie. Ze stanem przekaźnika konduktometru sprzężona jest dwukolorowa dioda LED. Zielony kolor oznacza suchą powierzchnię, a czerwony zalanie wodą.

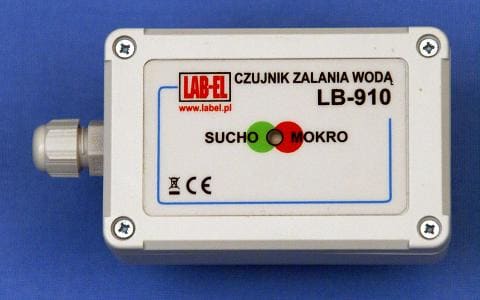

Czujnik zalania wodą z przekaźnikiem LB-910

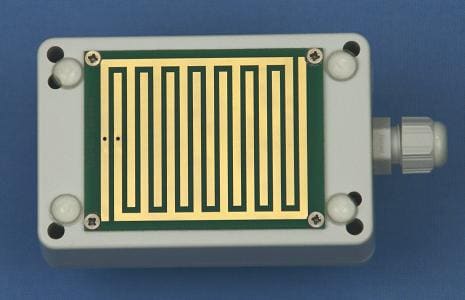

Powierzchnia czujnika punktowego (grzebieniowego)
Czujnik zalania wodą z taśmą LB-910
Połączenie taśmy sensorycznej z LB-910

Zastosowanie czujnika zalania wodą

Czujnik zalania wodą LB-910 znajduje zastosowanie do sygnalizacji stanu zagrożenia w magazynach, archiwach, halach produkcyjnych. Informuje np. o awarii instalacji wodno-kanalizacyjnej, powodzi, nieszczelności dachu, itp. Czujniki LB-910 mogą tworzyć rozproszony system sygnalizacyjny, np. z wykorzystaniem konwertera LB-480 i programu LBX (monitorowanie, alarmowanie).

Dane techniczne

POMIAR REZYSTANCJI
Zakres pomiaru 0...65000 ohm
Rozdzielczość 1 Ohm
CZUJNIKI POMIAROWE
Wymiary czujnika punktowy 50 x 60 mm
taśma sensoryczna do 15 mb
WARUNKI PRACY
Temperatura -30...+70 °C
Wilgotność 0...100 %
ZASILANIE
zakres napięć 8..24 V DC
pobór prądu 4 mA średnio
25 mA maksymalnie
PRZEKAŹNIK
Maksymalne napięcie doprowadzone do zestyku 350V
Obciążalność prądowa zestyku 350mA
Rezystancja załączonego zestyku 35 Ohm

Interfejs wyjściowy czujnika

  • prądowa pętla S300 LAB-EL, 300 bit/s, 7 bitów danych, 1 bit stopu, bez kontroli parzystości

Wymiary zewnętrzne

  • 60 x 30 x 110 mm (szer. wys. x dług.)
