Bezprzewodowy pirometr / termograf / minirejestrator temperatury LB-525TI
|
 |
![[Zamknij]](https://www.label.pl/img/tpl/icon-close03-12px.png){kind=icon}
Opis
LB-526
Pirometr LB-525TI jest rejestratorem temperatury wyposażony w czujnik pirometryczny. Jest zasilany z wewnętrznej baterii lub opcjonalnie z zewnętrznego zasilacza sieciowego lub zewnetrznej długowiecznej baterii LB-527. Wynik pomiaru prezentowany jest na dużym czytelnym ciekłokrystalicznym wyświetlaczu. Czujnik pirometryczny unmieszczony jest w tylnej części obudowy (przeciwległa scianka obudowy w względem wyświetlacza LCD). Przyrząd może być wyposażony w czujnik pirometryczny o szerokości pola widzenia 10 ° lub 90 °. Szeokość pola widzenia (Field Of View) wyrażona jest jako kąt padania promieniowania dla którego czułość spada do 50 % w stosunku do maksymalnej czułości osiąganej dla źróda promieniowania znajdującego się w osi czujnika.
Rejestrator wyposażony jest w dużą pamięć do przechowywania wyników pomiarów, która przykładowo przy nastawie odstępu rejestracji co 18 minut wystarcza na ponad rok zapisów w jednej sesji rejestracyjnej. Dane są zapisywanie w pamięci "z nadpisywaniem" co oznacza że po zapełnieniu pamięci kasowane są najstarsze zapisy. Rejestrator umożliwia również ustawienie progowych wartości temperatury, przekroczenie których jest sygnalizowane na wyświetlaczu.

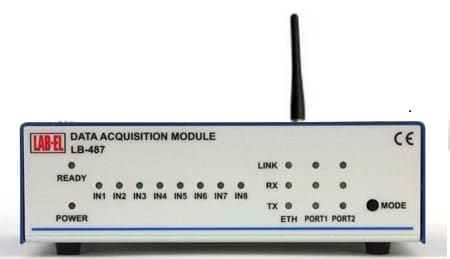

LB-525TI jest urządzeniem bezprzewodowym i w pełni autonomicznym (w trakcie rejestracji nie wymaga komputera). Komunikacja z urządzeniem odbywa się drogą radiową w ogólnodostępnym paśmie 433 MHz. Interfejs LB-526 pośredniczy w wymianie danych pomiędzy programem lbx a rejestratorami LB-525TI. Konwerter LB-487 z modułem radiowym umożliwia zintegrowanie rejestratorów LB-525TI z siecią Ethernet, co zapewnia dużą elastyczność budowy systemu. Każdy rejestrator LB-525TI może dodatkowo pełnić funkcję przekaźnika sygnału radiowego (wówczas konieczne jest zasilanie sieciowe urządzenia) skutecznie zwiększającego zasięg, dzięki czemu możliwe jest stosowanie sytemu w trudnych warunkach np. wewnątrz wielokondygnacyjnych budynków. Przykładowe praktyczne rozwiązania standardu EL-WAVE. Liczba rejestratorów pracujących w jednym systemie jest praktycznie nieograniczona. Wszystkie rejestratory w sytemie pracują w jednym kanale i są cyklicznie odpytywane dzięki unikatowym adresom. Istnieje możliwość zmiany kanału radiowego sytemu w celu unikniecia pracy w zajętym przez inne, lokalnie pracujące urządzenia radiowe, paśmie. Przyrząd standardowo jest wyposażony w demontowalną antenę prętową o długości 17 cm. Opcjonalnie może posiadać antenę wewnętrzną (bardziej kompaktowy wygląd lecz krótszy zasięg sygnału) lub antenę ze złączem SMA. W przypadku stosowania złącza SMA istnieje możliwość stosowania anteny połączonej z przyrządem przewodem koncentrycznym co daje możliwość swobodnego umieszczenia anteny w stosunku do położenia rejestratora.
ZASTOSOWANIE
Pirometryczny pomiar temperatury znajduje zastosowanie wszedzie tam gdzie użycie klasycznego kontaktowego pomiaru jest trudne lub niemożliwe. Przykładowe obszary zastosowań :
- poruszające się obiekty np. elementy maszyn, urządzeń
- obiekty znajdujące się pod wysokim napięciem
- obiekty wymagające sterylności np. żywność, leki
- obiekty zawierające żrące lub niebezpieczne substancje
- obiekty o dużej powierzchni
- unikatowa obiekty szczególnie chonione np. dzieła sztuki, zabytki (bezkontaktowy pomiar nie niszczy badanych obiektów)
- obiekty o małej pojemności cieplnej (bezkontaktowy pomiar nie zaburza temperatury obiektu)
- w połączeniu z pomiarem temperatury i wilgotności powietrza, ostrzeganie o możliwości wykraplania się pary wodnej na badanym obiekcie np. 'zimne ściany'
- obiekty o dynamicznych zmianach temperatury (metoda pirometryczna nie wprowadza opóźnienia spowodowanego pojemnością cieplną czujnika)
Dane techniczne
| POMIAR TEMPERATURY | |||||
|---|---|---|---|---|---|
| Zakres pomiaru | |||||
| Temperatura obiektu | -70...380 °C | ||||
| Temperatura otoczenia | -30...80 °C | ||||
| Niepewność pomiaru °C | |||||
| Temperatura
obiektu °C |
240..380 | +/- 4 | +/- 4 | +/- 4 | +/- 4 |
| 180..240 | +/- 4 | +/- 3 | +/- 3 | +/- 3 | |
| 120..180 | +/- 4 | +/- 3 | +/- 2 | +/- 2 | |
| 60..120 | +/- 3 | +/- 2 | +/- 1 | +/- 1 | |
| 0..60 | +/- 2 | +/- 1 | +/- 0,5 | +/- 1 | |
| -40..0 | +/- 3 | +/- 1 | +/- 1 | +/- 2 | |
| -70..0 | +/- 3 | +/- 3 | +/- 2 | +/- 3 | |
| -30..-20 | -20..0 | 0..50 | 50..80 | ||
| Temperatura otoczenia °C | |||||
| Rozdzielczość pomiaru | 0,1 °C | ||||
| PAMIĘĆ POMIARÓW, KOMUNIKACJA
| ||
|---|---|---|
| Pojemność pamięci | 15000 rekordów
30000 rekordów, dla LB-525T |
wilgotność i temperatura
temperatura |
| Pasmo częstotliwości | 433 MHz | |
| Liczba kanałów pracy | 16 | |
| Maksymalna moc sygnału | 10 mW | |
| Maksymalny zasięg | 150 m | w terenie otwartym |
| 30 m | zależny od lokalnych cech budynku i wyposażenia | |
| ZASILANIE, DANE MECHANICZNE | ||
|---|---|---|
| Źródło zasilania | 3,6 V/ 2,1 Ah | wewnętrzna bateria litowa, szacowany czas pracy od 6 do 12 miesięcy przy odpytywaniu przez lbx co 10 minut lub rzadziej i przy maksymalnie pięciu urządzeniach w systemie (bateria wymieniana w sewisie LAB-EL) |
| LB-527 3,6 V/ 8,5 Ah | zewnętrzna bateria litowa, szacowany czas pracy około 2 lata przy odpytywaniu przez lbx co 10 minut lub rzadziej (swobodna wymiana baterii) - wyposażenie opcjonalne | |
| 9 V/100 mA | zasilacz sieciowy - wyposażenie opcjonalne | |
| Wymiary | LB-525 : 110 x 65 x 28 mm | wymiary bez wieszaka i anteny |
| LB-527 zewnętrzna bateria : 85 x 65 x 42 mm | wymiary bez wieszaka i przepustu | |
| Materiał, stopień ochrony obudowy | ABS | IP 30 |
| Zakres temperatur pracy | -30..+80 °C | |
| WERSJE | ||
| LB-525TI10 | czujnik o szerokości pola widzenia 10 ° | |
| LB-525TI90 | czujnik o szerokości pola widzenia 90 ° | |
charakterystyka dla czujnika o FOV 10 °,
Charakterystyka dla czujnika o FOV 90 °.
INNE PIROMETRY
- LB-520TI - bateryjny pirometr rejestrator (logger)
- LB-522TI - bateryjny pirometr
- LB-710AI - pirometr z interfejsem S300 (podstawowy interfejs w systemach LAB-EL)
- FLUKE 62 MINI - pirometr ręczny
INNE WERSJE LB-525
WYPOSAŻENIE OPCJONALNE
- Zewnętrzny zasilacz sieciowy (9V 100mA)
- Bateria zewnętrzna LB-527 (3,6V pojemność 8,5Ah - swobodna wymiana baterii)
- Podstawki i uchwyty do montażu LB-525
