LB-720B - Sterownik dynamicznych osuszaczy powietrza

• Precyzyjny i szybki pomiar wilgotności
• Regulacja pracy osuszacza
• Wojskowe wykonanie
• Obudowa regulatora z mocowaniem na szynę TS35


Przeznaczenie sterownika LB-720B

Sterownik LB-720 przeznaczony jest do regulacji poziomu wilgotności względnej powietrza w obiektach objętych jednolitym systemem osuszania, poprzez sterowanie pracą (załączanie i wyłączanie) urządzenia osuszającego. Sterownik zapewnia również ciągłą kontrole poprawności pracy systemu osuszającego wraz z możliwością sygnalizowania nieprawidłowości za pośrednictwem wewnętrznego i zewnętrznego systemu alarmowania.

Budowa sterownika LB-720B

Sterownik LB-720B składa się z następujących elementów:

• wynośnego czujnika pomiarowego - termohigrometru LB-710M3 (Rys. 1),

• regulatora LB-722B (Rys. powyżej),
• programatora LB-721A (Rys. 2).

• przewodu dwużyłowego łączącego czujnik pomiarowy z regulatorem (na zamówienie),
• opcjonalnej obudowy dodatkowej do montażu na otwartej przestrzeni (na zamówienie).

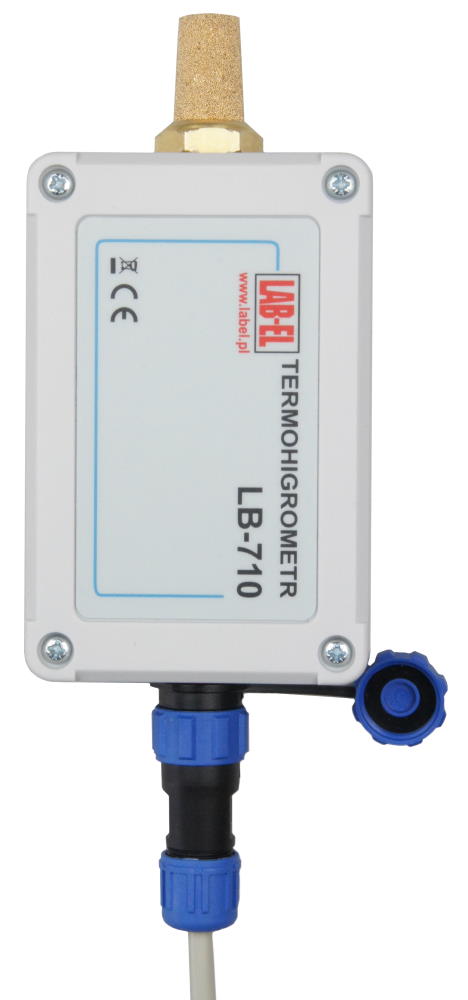

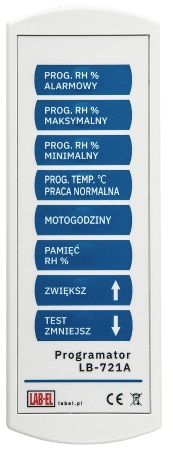

Rys. 1. Termohigrometr LB-710M3              Rys. 2. Pilot LB-721A

Czujnik pomiarowy LB-710M3 zapewnia:

• ciągły pomiar wilgotności względnej i temperatury powietrza osuszonego w kontrolowanej przestrzeni,
• transmisję wyników pomiarów (danych) w postaci sygnału cyfrowego do regulatora,
• możliwość przeprowadzenia okresowej kontroli metrologicznej,
• parametry metrologiczne zgodne z termohigrometrem LB-710.


Regulator LB-722B zapewnia:

• sterowanie urządzeniem osuszającym według ustalonego algorytmu działania,
• odbiór danych z czujnika pomiarowego LB-710M3 o wartościach wilgotności względnej i temperatury w kontrolowanej przestrzeni oraz ciągłe wskazania wyniku pomiaru bez konieczności wykonywania dodatkowych czynności przez obsługę,
• pomiar czasu pracy urządzenia osuszającego (licznik motogodzin),
• zapamiętanie i realizację programu sterowania urządzeniem osuszającym (pamięć wartości nastaw odpowiednich progów funkcjonalnych oraz ich jednoznaczną identyfikację),
• ciągłą autonomiczną kontrolę poprawnej pracy regulatora i czujnika pomiarowego wraz z przewodem łączącym,
• identyfikację rodzaju uszkodzenia elementów składowych sterownika,
• sygnalizacje optyczną stanu pracy sterownika,
• włączanie wewnętrznego sygnału dźwiękowego oraz zewnętrznego systemu alarmowania sygnalizującego nieprawidłowości w pracy systemu osuszającego,
• rejestrację wyników pomiarów wilgotności względnej, w odstępach godzinnych, za ostatnie 64 godzin,
• opcjonalną (na zamówienie) możliwość współpracy z zewnętrznym systemem zbierania danych.

Programator LB-721A zapewnia:

• ustawienie progów funkcjonalnych w regulatorze,
• sprawdzenie, poprzez wybieranie, progów funkcjonalnych regulatora,
• sprawdzenie poprawności działania wyświetlacza regulatora,
• sprawdzenie ilości przepracowanych godzin urządzenia osuszającego,
• przeglądanie pamięci wyników pomiarów wilgotności względnej z ostatnich 64 godz.

Czujnik pomiarowy LB-710M3 zawiera:

• zintegrowany półprzewodnikowy sensor wilgotności względnej i temperatury w metalowej osłonie,

• mikroprocesorowy układ przetwarzania,
• pamięć nieulotną programu,
• interfejs prądowy,
• układ stabilizacji napięcia zasilania,
• złącze przyłączeniowe klasy IP68 z zaślepką (Rys. 3).

Rys. 3. Złącze termohigrometru LB-710M3

Regulator LB-722B zawiera:

• wyświetlacz wilgotności względnej i temperatury,
• zespół nastaw progów funkcjonalnych wilgotności względnej i temperatury,
• mikroprocesorowy układ przetwarzania,
• pamięć nieulotną nastaw progów funkcjonalnych i wyników pomiarów wilgotności względnej powietrza za ostatnie 64 godziny,
• elektroniczny układ licznika motogodzin (czasu pracy urządzenia osuszającego),
• układ odbiornika podczerwieni,
• układ sygnalizacji i alarmowania,
• wyjściowe układy wykonawcze (przekaźniki),
• układ zasilania
• obudowę modułową montowaną na szynę TS35 (Rys. 4).

Rys. 4. Obudowa na szynę TS35 regulatora LB-722B

Programator LB-721A zawiera:

• nadajnik podczerwieni,
• 8- klawiszową klawiaturę membranową,
• sterownik mikroprocesorowy,
• baterię.

Zasada działania sterownika LB-720B

Układy elektroniczne czujnika pomiarowego LB-710M3 (termohigrometru) zostały zamknięte w wytrzymałej obudowie sztucznych, a sam sensor wilgotności względnej i temperatury został osłonięty filtrem przeciwpyłowym. Idea działania czujnika pomiarowego polega na przetwarzaniu mierzonych wielkości fizycznych na odpowiadające im sygnały elektryczne.

Mikroprocesor, w oparciu o otrzymane dane z sensora, realizuje algorytmy w celu wyliczenia wyników pomiarów w jednostkach miary wielkości mierzonych, z uwzględnieniem charakterystyk przetworników pomiarowych wilgotności względnej i temperatury oraz danych kalibracyjnych zapisanych w pamięci nieulotnej typu EEPROM. Wyniki obliczeń (pomiarów) przesyłane są w postaci cyfrowej za pomocą układu interfejsu prądowego do regulatora LB-722B.

Połączenie czujnika pomiarowego LB-710M3 z regulatorem wykonano przewodem elektrycznym poprzez gniazdo rozłączne, co ułatwia obsługę systemu podczas oddania czujnika do powtórnego wzorcowania. Czujnik pomiarowy zasilany jest napięciem bezpiecznym z regulatora (12V).

Podstawowym zadaniem regulatora LB-722B jest sterowanie urządzeniem osuszającym i systemem alarmowania poprzez ich załączanie i wyłączanie. Regulator otrzymuje dane z czujnika pomiarowego LB-710M3, o mierzonych wartościach wilgotności względnej i temperatury z określonej przestrzeni pomiarowej i porównuje je z ustawionymi, za pomocą programatora, progami wilgotności względnej. Program sterowania pracą urządzeń zewnętrznych, którego algorytmy określają poziomy ustawionych progów wilgotności względnej i temperatury, przewiduje załączanie i wyłączanie tych urządzeń za pośrednictwem wyjściowych układów wykonawczych regulatora (przekaźników). Urządzenie osuszające oraz system alarmowania podłączone są odpowiednim przewodem elektrycznymi z regulatorem.

Każde włączenie urządzenia osuszającego sygnalizowane jest zapaleniem się na płycie czołowej regulatora kontrolki "Osuszacz".

Program sterowania urządzeniami zewnętrznymi przewiduje realizację następujących progów funkcjonalnych:

• progu załączania urządzenia osuszającego,

• progu minimalnego odłączania urządzenia osuszającego,
• progu alarmowania,
• progu wyłączania temperaturowego (blokady) urządzenia osuszającego.

Wzrost wilgotności względnej powietrza w kontrolowanej przestrzeni pomiarowej powyżej ustawionego "progu załączania" spowoduje włączenie przez regulator urządzenia osuszającego. Gdy wilgotność względna obniży się o 3% poniżej "progu załączania" nastąpi wyłączenie urządzenia osuszającego.

Algorytm sterowania urządzeniem osuszającym przewiduje również realizację funkcji "przedmuch", gdy wilgotność względna w przestrzeni kontrolowanej ma wartość w przedziale wyznaczonym przez "próg załączania" i "próg minimalny". Funkcja "przedmuch" polega na cyklicznym włączaniu przez regulator urządzenia osuszającego co godzinę na czas 5 minut.

Z chwilą gdy wilgotność względna w przestrzeni kontrolowanej osiągnie wartość poniżej ustawionego "progu minimalnego" nastąpi całkowite odłączenie urządzenia osuszającego niezależnie od realizowanej przez niego funkcji.

Jeżeli wilgotność względna w przestrzeni kontrolowanej wzrośnie powyżej "progu alarmowania" nastąpi włączenie sygnału dźwiękowego regulatora oraz włączenie zewnętrznego systemu alarmowania z jednoczesnym wygaszeniem na płycie czołowej regulatora kontrolki "Praca poprawna".

Regulator LB-722B zlicza całkowity czas pracy urządzenia osuszającego (tzw. motogodziny)oraz rejestruje wyniki pomiarów wilgotności względnej powietrza za ostatnie 64 godziny w odstępach godzinnych. Ustawione przez obsługę nastawy progów wilgotności względnej, stan licznika motogodzin i wyniki pomiarów za ostatnie 64 godziny są zapamiętywane w pamięci nieulotnej regulatora, odpornej na zanik napięcia zasilania.

Regulator posiada podświetlany wyświetlacz typu LCD - dwa rzędy po cztery cyfry o wysokości znaków 8 mm umożliwiający wyświetlanie wyników pomiaru wilgotności względnej i temperatury. W trybie programowania nastaw, sprawdzania licznika motogodzin i wyników pomiarów za ostatnie 64 godzin, jeden z wyświetlaczy (górny) wskazuje symbol parametru, drugi jego wartość.

W trakcie pracy regulator przeprowadza ciągłą autonomiczną kontrole poprawności funkcjonowania wszystkich elementów składowych sterownika. W wypadku wystąpienia uszkodzenia czujnika pomiarowego lub przewodu łączącego regulator z czujnikiem pomiarowym, regulator realizuje sterowanie urządzeniem osuszającym w reżimie "pracy awaryjnej" (10 minut pracy, 50 minut przerwy - cyklicznie) z jednoczesnym włączeniem wewnętrznego sygnału dźwiękowego oraz zewnętrznego systemu alarmowania i wygaszeniem na płycie czołowej regulatora kontrolki "Praca poprawna". Rodzaj uszkodzenia sygnalizowany jest na wyświetlaczu urządzenia.

Opcjonalnie na zamówienie regulator LB-722B jest wyposażony w wyjście cyfrowe, przez które mogą być transmitowane aktualne wyniki pomiaru temperatury i wilgotności do zewnętrznego rejestratora danych, na przykład koncentratora LB-480.

Programator LB-721A jest przenośnym nadajnikiem zdalnego sterowania (w paśmie podczerwieni) umożliwiającym wybór i zaprogramowanie nastaw (progów wilgotności względnej) regulatora LB-722B za pomocą łącza optycznego. Programator umożliwia również kontrolę stanu licznika motogodzin, wartości nastaw progów wilgotności i poprawności działania wyświetlacza regulatora.

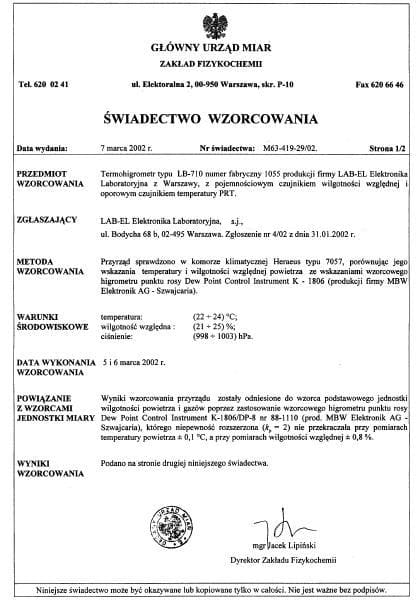

Każdy termometr - higrometr, stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania z Centralnego Wojskowego Ośrodka Metrologii lub z Laboratorium Wzorcującego LAB-EL.

Termohigrometr LB-710 posiada zatwierdzenie typu RP T 95 77 nadane przez Prezesa Głównego Urzędu Miar w Warszawie.

Regulator wilgotności LB-720, będący starszą wersją obecnego regulatora LB-720B, uzyskał zatwierdzenie do stosowania w wojsku wydane przez Centralny Ośrodek Metrologii Wojskowej w Zielonce. Regulator LB-720B realizuje dokładnie te same funkcje co jego poprzednik - regulator LB-720.

Instalacja sterownika LB-720B

Regulator LB-722B może być montowany w pomieszczeniach zamkniętych lub na otwartej przestrzeni. Do montażu regulatora należy wykorzystać dodatkową elektryczną obudowę instalacyjną, z szynami montażowymi TS35, o odpowiedniej klasy szczelności i odporności mechanicznej, stosownie do miejsca instalacji. Przykładową proponowaną obudowę NOARK PHS12T pokazano na Rys. 5. W dodatkowej obudowie można zainstalować bezpieczniki i stycznik o odpowiedniej mocy do włączania osuszacza.

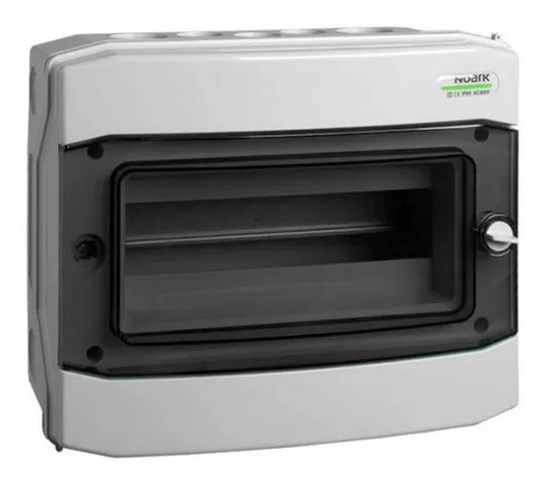

Rys. 5. Natynkowa obudowa instalacyjna NOARK PHS12T.

Dane techniczne sterownika LB-720B

Pomiary
zakres pracy i pomiarów	temperatura	-40..70°C
	wilgotność	10..95 %
pojemność licznika motogodzin		9999 godzin

Dokładność pomiarów
temperatury	+/- 0.5°C	w zakresie -30..+50°C
wilgotności	+/- 3.0 %	w zakresie +5..+35°C
	+/- 5.0 %	w zakresie -30..+5°C i +35..+50°C
łącznego czasu pracy DOP	+/- 0.1 %

Regulacja poziomów
zakres regulacji poziomów	alarmowy wilgotności	10..90 %
	maksymalny i minimalny wilgotności	10..70 %
histereza poziomów wilgotności		3 %
dokładność realizacji progów regulacji	wilgotności dla +5..+35°C	+/- 3.0 %
	wilgotności dla -30..+5°C i +35..+50°C	+/- 5.0 %
	czasów pracy i przerw w reżimie przedmuch i awaryjnym	+/- 0.1 %

Zalecane ciągłe warunki pracy
Zakres temperatur	0..40°C
Zakres wilgotności	20..80 %
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651	B

Wymiary zewnętrzne
termometr-higrometr LB-710M3	170 x 64 x 35 mm
regulator LB-722B	106 x 91 x 62 mm	z uchwytem na szynę TS35 (DIN, TH-35)
	szerokość 6 modułów
programator LB-721A	180 x 65 x 30 mm
obudowa dodatkowa	319 x 256 x 144 mm	typu NOARK PHS12T
	szerokość 12 modułów

Obciążalność wyjść sterujących
obciążalność napięciowa	230 VAC
obciążalność prądowa	2 A

Zasilanie (bez sygnalizatora alarmowego)
napięcie zasilania	85..305 VAC
prąd maksymalny	150 mA
moc maksymalna	10 W
częstotliwość AC	47..440 Hz

Klasa odporności w/g DIN40050
termometr-higrometr LB-710M3	IP54
regulator LB-722B	IP40
programator LB-721A	IP40
obudowa dodatkowa NOARK PHS12T	IP65

Rozszerzenia:

Regulator LB-722B na zamówienie może być wyposażony w wyjście cyfrowe bieżących danych pomiarowych pracujące w standardzie S300 (oznaczenie: LB722B2).
