LAB-EL LB-760A: ekrany zbiorcze

W systemie w którym zainstalowane są regulatory LB-760A dostępne są w menu urządzeń w serwerze dwa ekrany zbiorcze: główny ekran zbiorczy regulatorów oraz ekran zbiorczy systemowego pomiaru stężenia CO2.

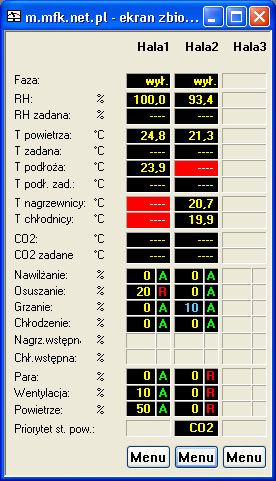

Ekran zbiorczy LB-760A

Na tym ekranie w pionowych kolumnach wyświetlane są dane z poszczególnych regulatorów zainstalowanych w systemie. Pola wyświetlane w kolorze czerwonym oznaczają wykrytą sytuację alarmową związaną z danym polem. Jeżeli regulator dla danej hali jest wyłączony, to w danej kolumnie wszystkie pola odczytowe są wygaszone.

Pierwsza pionowa kolumna to legenda opisująca znaczenie poszczególnych odczytów. Nagłówek każdej z kolumn to nazwa regulatora zadeklarowana w systemie. Na dole każdej kolumny znajduje się przycisk "Menu" który umożliwia szybki dostęp do pełnego menu danego regulatora.

Jeżeli ilość regulatorów jest na tyle duża że wszystkie odczyty się nie mieszczą w poziomie w oknie, to na dole okna pojawia się pasek przewijania który pozwala przesuwać widoczny obszar. Dodatkowo można sterować nim z klawiatury:

• kursor lewo/prawo - przewinięcie o jedną halę w lewo/prawo
• PageUp/PageDown - przewinięcie o jedną pełną szerokość ekranu w lewo/prawo
• Home/End - przewinięcie na początek/koniec

Sygnały wyjściowe

Informacja o sygnale wyjściowym składa się z dwóch składowych: liczby określającej wysterowanie wyjścia i litery określającej tryb pracy wyjścia.

Sygnał wyjściowy określony jest jako procentowe wysterowanie i może być wyświetlany w następujących kolorach:

• żółty - normalny sygnał wyjściowy wyznaczony przez regulator,
• czerwony - sygnał wyjściowy wymuszony przez sytuację alarmową (np. zamknięcie dopływu powietrza przy zbyt niskiej temperaturze w tunelu klimatyzacyjnym),
• niebieski - sygnał wyjściowy wymuszony przez limit min/max dla danego wyjścia.

Tryb pracy wyjścia wyświetlany jest w postaci pojedynczej litery:

• zielone A - tryb automatyczny,
• czerwone R - tryb ręczny.

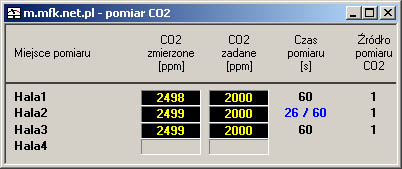

Systemowy pomiar stężenia CO2

Drugi dostępny ekran zbiorczy prezentuje aktualny stan systemowego pomiaru stężęnia CO2. Tutaj kolejne regulatory odpowiadające halom uprawowym wyświetlone są w poziomych wierszach. Pole wyświetlone na czerwono sygnalizuje aktualny alarm związany z danym odczytem. Jeżeli któryś regulator jest wyłączony, to odpowiednie pola są wygaszone. Wyświetlane są następujące informacje:

• Miejsce pomiaru - nazwa regulatora na danej hali
• CO2 zmierzone - aktualna, ostatnia wartość zmierzonego stężenia CO2
• CO2 zadane - wartość zadana stężenia CO2 ustawiona w danej fazie
• Czas pomiaru - regulator który aktualnie dokonuje pomiaru ma czas wyświetlony na niebiesko w postaci dwóch liczb: czasu do końca pomiaru i czasu całkowitego pomiaru. Pozostałe regulatory które w danej chwili nie dokonują pomiaru mają wyświetlony na czarno jeden czas - całkowitego czasu pomiaru na tej hali
• Źródło pomiaru CO2 - numer regulatora do którego dołączony jest miernik CO2 dokonujący pomiaru dla danej hali
