Przetwornik różnicy ciśnień LB-751

• Różne zakresy pomiarowe
• Różne sygnały wyjściowe analogowe i cyfrowe

• Świadectwo wzorcowania (opcja)

Przeznaczenie ciśnieniomierza LB-751

Elektroniczny ciśnieniomierz LB-751 jest przeznaczony do pomiaru różnicy ciśnień występującej pomiędzy dwoma króćcami wyprowadzonymi na zewnątrz obudowy. Może być wykorzystany do kontroli nadciśnienia wytwarzanego w wentylacji lub, po zastosowaniu znormalizowanej kryzy, do pomiaru przepływy powietrza w przewodach wentylacyjnych tak, jak to przykładowo pokazano na poniższym rysunku.

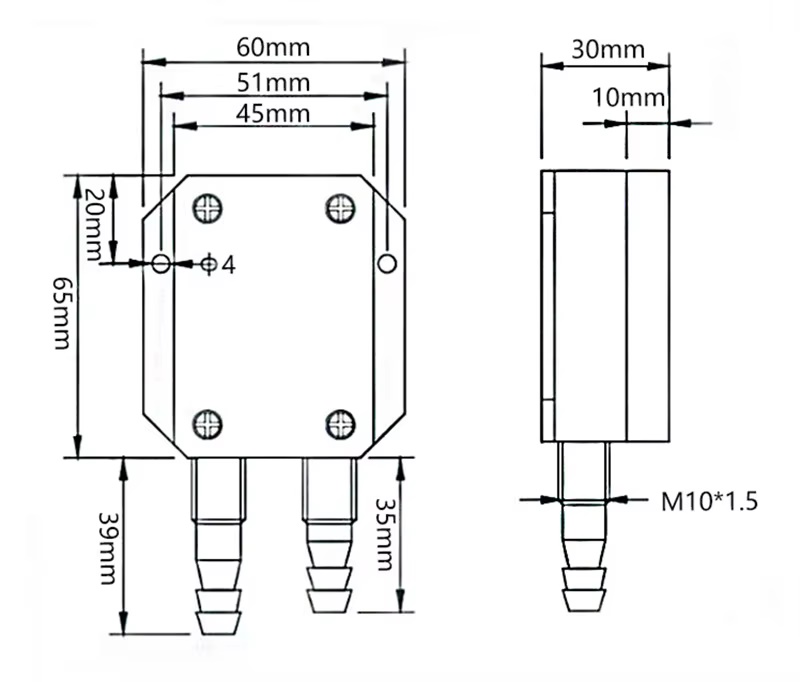

Przyrząd wykorzystuje precyzyjny, wysoko stabilny piezorezystancyjny sensor ciśnienia. Solidna obudowa została wykonana ze stopu aluminium i jest łatwa w instalacji z wykorzystaniem dwu otworów o średnicy 4 mm odległych od siebie o 51mm. Dwa króćce ciśnienia o średnicy 7 mm pozwalają na szczelne podłączenie wężyka PCV o średnicy zewnętrznej 7 mm doprowadzającego mierzone powietrze. Obudowa IP65 jest odporna na wilgoć i wodę. Wymiary przetwornika podano poniżej na rysunku.

Przetwornik może być szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, elektrycznym i innych dziedzinach, skutecznie kontrolując parametry wentylacji.

Wersje ciśnieniomierza LB-751

Ciśnieniomierz jest zasilany z zewnętrznego źródła napięcia stałego w zakresie od 12 do 24 V. W przypadku wyjścia sygnału 0..10 V wymagane jest zasilanie 24 V.

W zależności od wersji wykonania, wynik pomiaru może być wyprowadzony z ciśnieniomierza w postaci (w nawiasie podano kolory przewodów wyprowadzeń):

• analogowej:

• wyjście prądowe 4...20 mA (czerwony +24V, czarny 0V),

• wyjście napięciowe 0...5 V (czerwony +24V, czarny 0V, żółty sygnał napięciowy),

• wyjście napięciowe 1...5 V,
• wyjście napięciowe 0...10 V,
• cyfrowej w standardzie RS-485 (niebieski +24V, zielony 0V, czerwony wyjście A, wyjście żółty B)


W zależności od wersji wykonania, przetwornik może mieć różne zakresy pomiaru różnicy ciśnień, którym odpowiada pełny zakres analogowego sygnału wyjściowego:

• -50...50 Pa
• -50...100 Pa
• -100...100 Pa
• -200...200 Pa
• -1...1 kPa
• -5...5 kPa
• -10...10 kPa
• 0...50 Pa
• 0...100 Pa
• 0...150 Pa
• 0...200 Pa
• 0...300 Pa
• 0...500 Pa
• 0...1 kPa
• 0...2 kPa
• 0...5 kPa
• 0...10 kPa

Świadectwo wzorcowania

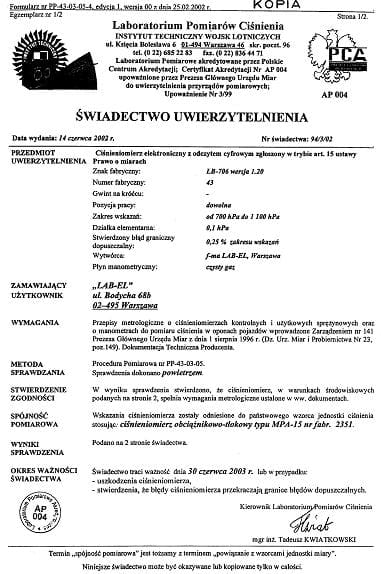

Do każdego ciśnieniomierza LB-751 może być dołączone  świadectwo wzorcowania z Laboratorium Wzorcującego LAB-EL

Parametry techniczne

Przetwornik różnicy ciśnień LB-751
Rodzaj mierzonego gazu	Suchy gaz o niskiej korozyjności
Odporność na przeciążenia	200% FS *)
Zakres temperatur pracy	-40...85°C
Wilgotność względna pracy	0...95% RH
Odporność na przeciążenia mechaniczne	25g (20...2000 Hz)
Bład pomiaru	0,2% FS
Dryf zera	0,02% FS/°C
Dryf wyniku pomiaru	0,02% FS/°C
Maksymalna oporność obciążenia wyjść	800 Ω
Czas reakcji	≤ 10 mS
Kategoria klimatyczna	IP65
Napięcie zasilania	24 V

*) FS - zakres pomiarowy.
