Kompostownia - pomiary i sterowanie



Zasada pracy LBX w kompostowni

Program LBX został wyposażony w możliwość nadzorowania pracą kompostowni wytwarzającej podłoże do produkcji grzybów. Dojrzewanie kompostu odbywa się w napowietrzanych od spodu betonowych boksach (kanałach), do których nasypuje się pryzmy materiału służącego do produkcji kompostu. Odpowiednie prowadzenie dojrzewania kompostu polega na:

• pomiarze i rejestracji temperatury kompostu,
• cyklicznym, kontrolowanym napowietrzaniu boksów, w którym znajduje się pryzma zasypanego kompostu,
• okresowym mieszaniu kompostu, które odbywa się poprzez przewożenie pryzmy kompostu pomiędzy kolejnymi boksami.

Pomiar temperatury kompostu w każdym boksie jest wykonywany z użyciem sześciu bezprzewodowych termometrów z rejestracją LB-525TS6 posiadających czujniki umieszczone osłonie ze stali nierdzewnej o długości 130 cm, które wbija się w kompost. Przyjęto, że każdy termometr jest na stałe przypisany do swojego boksu i nie jest przenoszony razem z pryzmą.

Każde cztery boksy zlokalizowane obok siebie są zorganizowane w grupę - zestaw, obsługiwany przez jeden rejestrator LB-480, który:

• poprzez moduł transmisji radiowej LB-499-EL-WAVE łączy się ze wszystkimi termometrami LB-525TS6 używanymi w boksach tej grupy, zbierając informacje o temperaturze kompostu,

• przez moduły przekaźnikowe LB-499-REL2 steruje pracą czterech wentylatorów boksów grupy, realizując okresowe włączanie i wyłącznie wentylatorów,

• kontroluje poprawną pracę wentylatorów mierząc prędkość powietrza na ich wlocie przy pomocy wiatromierzy LB-748W,
• kontroluje poprawne napowietrzanie kompostu mierząc ciśnienie powietrza w przewodach napowietrzających przy pomocy ciśnieniomierzy różnicowych LB-751.


Wszystkie powyższe pomiary są gromadzone w bazie danych programu LBX i mogą służyć do oceny poprawności procesu produkcji.

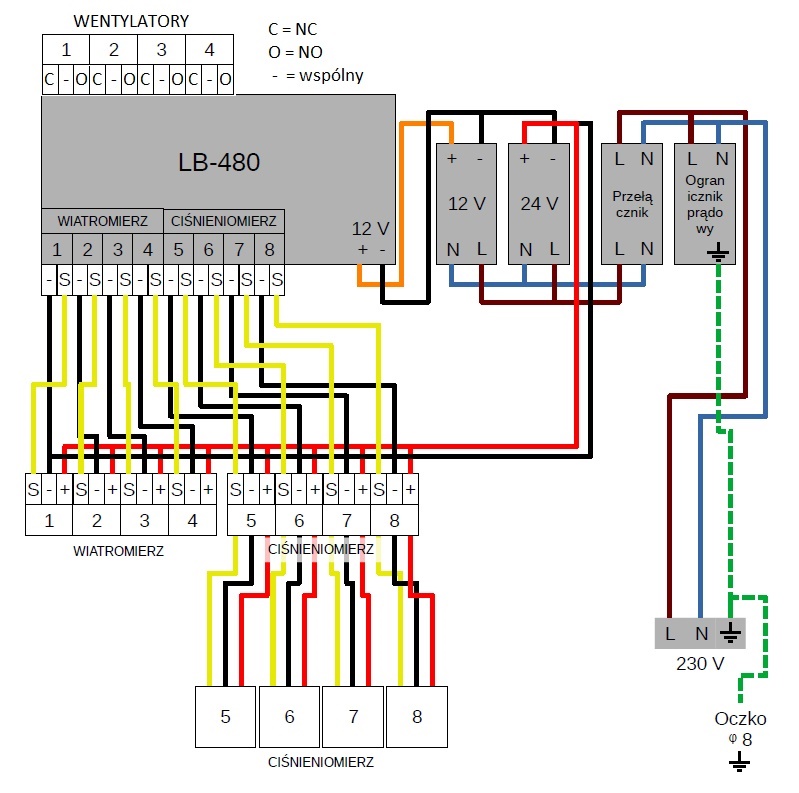

Można zwielokrotnić ilość grup (zestawów) tak, by obsłużyć wszystkie boksy w kompostowni. Schemat elektryczny dołączenia czujników i wentylatorów do jednego zestawu obsługującego cztery boksy przedstawia rysunek.

Konfiguracja urządzeń w programie LBX

Pierwszym elementem jest skonfigurowanie w programie LBX informacji o wszystkich urządzeniach wykorzystywanych w kompostowni, a szczególności:

• Zadeklarowanie w konfiguracji serwera LBX (‘Ustawienia podstawowe, zakładka Urządzenia) wszystkich używanych w kompostowni termometrów bezprzewodowych LB-525TS6 poprzez umieszczenie ich kluczy autoryzacyjnych w katalogu c:\LAB-EL\LBX\keys\
• Zadeklarowanie w konfiguracji serwera LBX unikalnych nazw (np. Zestaw-1,….) i adresów IP wszystkich używanych w kompostowni koncentratorów LB-480.
• Skonfigurowanie w LB-480 wszystkich zainstalowanych w nich modułów przekaźnikowych LB-499-REL2 i modułów LB-499-EL-WAVE w zakładce 'Moduły rozszerzeń' i skonfigurowanie trybu pracy PWM w zakładce 'Wyjścia cyfrowe'.
• Zadeklarowanie w konfiguracji serwera LBX wszystkich modułów LB-499-EL-WAVE wbudowanych w LB-480 poprzez:
• wpisanie do konfiguracji serwera ich unikalnych nazw i miejsca ich dołączenia (przez inne urządzenie (tunel), urządzenie z serwera – np. Zestaw-1, port 3 - port z modułem LB-499-EL-WAVE),
• zaznaczenie wszystkich termometrów LB-525TS6 obsługiwanych przez moduł LB-499-EL-WAVE.

Konfiguracja kompostowni w programie LBX

Po skonfigurowaniu w/w urządzeń należy dodać do konfiguracji serwera LBX programowe okno urządzenia 'Kompostownia', którego konfiguracja podzielona jest na dwie części: konfiguracja boksów oraz konfiguracja pryzm. W pierwszej kolejności należy skonfigurować boksy.

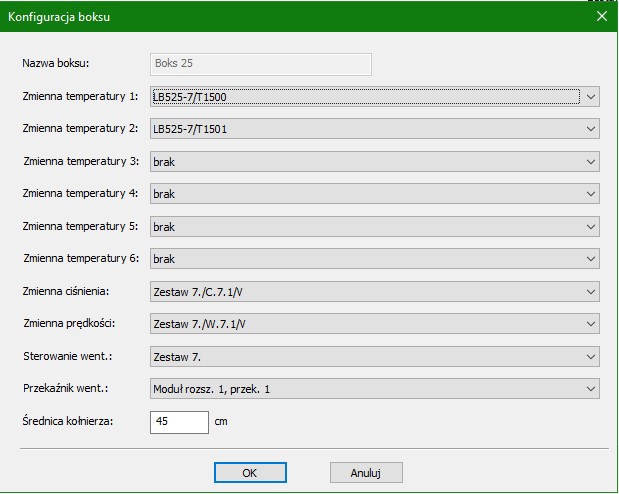

Konfiguracja boksów

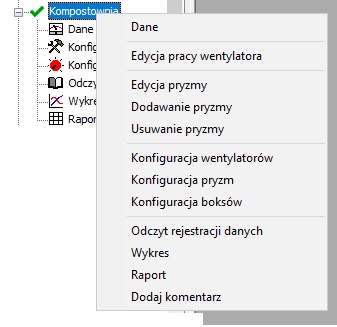

Konfiguracja boksów jest dostępna z menu urządzenia w panelu serwera (klikając prawym przyciskiem myszki na urządzenie 'Kompostownia') lub po wybraniu odpowiedniego przycisku na pasku poleceń w oknie 'Dane'. Składniki konfiguracji boksu:

• Nazwa boksu - unikalna nazwa identyfikująca boks.
• Zmienna temperatury 1 ... 6 - nazwa zmiennej w serwerze LBX przypisanej do pomiaru wybranego termometru LB-525TS6.
• Zmienna ciśnienia - nazwa zmiennej w serwerze LBX przypisanej pomiaru wybranego ciśnieniomierza LB-751.
• Zmienna prędkości - nazwa zmiennej w serwerze LBX przypisanej do pomiaru prędkości wiatru na wlocie wentylatora LB-748W.
• Sterowanie went. - nazwa zestawu z zainstalowanym wyjściem przekaźnikowym, które steruje pracą wentylatora.
• Przekaźnik went. - nazwa przekaźnika z wybranego zestawu sterującego bezpośrednio pracą wentylatora.
• Średnica kołnierza - średnica kołnierza wentylatora, wyrażona w centymetrach.

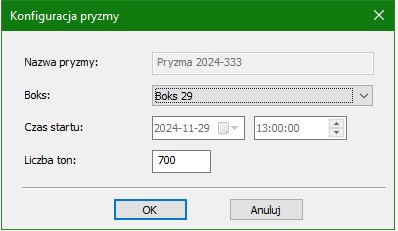

Konfiguracja pryzm

Konfiguracja pryzm jest dostępna z menu urządzenia w panelu serwera lub po wybraniu odpowiedniego przycisku na pasku poleceń w oknie 'Dane'. Składniki konfiguracji pryzmy to:

• Nazwa pryzmy - dowolna nazwa identyfikująca pryzmę. Nazwa powinna być za każdym razem unikalna, co umożliwi łatwe wyświetlanie danych historycznych.
• Boks - nazwa boksu, w którym aktualnie znajduje się pryzma
• Czas startu - czas rozpoczęcia monitorowania w pierwszym boksie
• Liczba ton - masa pryzmy, używana do obliczeń przepływu powietrza

Sterowanie wentylatorem

W oknie 'Dane' urządzenia 'Kompostownia' widoczne są dwie kolumny pokazujące ustawienia pracy wentylatora:

• Konf. went. - aktualne nastawy pracy wentylatora, zgodnie z którymi automatycznie jest ustawiany odpowiedni program czasowy urządzenia LB-480 na zadanym wyjściu. Np. zapis 5/12 oznacza 5 minut pracy i 12 minut przerwy pracy wentylatora.
• Pom. went. - wyliczone faktyczne nastawy wentylatora, na podstawie pomiaru zmiennej ciśnienia. Wartość tych pomiarów jest prawidłowa dopiero po pełnym cyklu, czyli np. dla ustawień 5/12 prawidłowe wyniki będą wyświetlane po 17 minutach. Przyjęto, że ciśnienie większe od 1000 Pa oznacza, że wentylator jest włączony.

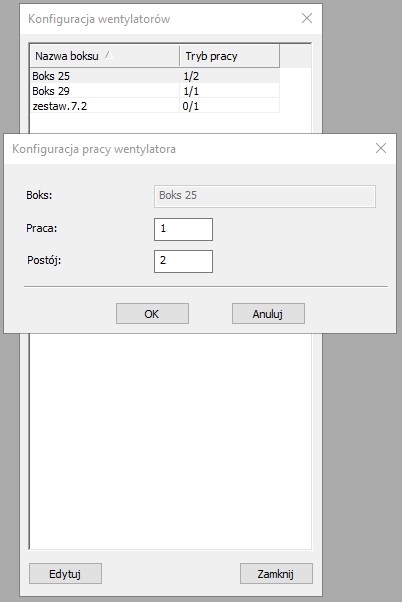

Konfigurację czasów pracy wentylatorów dokonuje się (klikając prawym przyciskiem myszki na urządzenie 'Kompostownia') w oknie 'Konfiguracja wentylatorów', gdzie dla wybranego wentylatora można zaprogramować czas pracy i postoju w minutach.

Pomiary w kompostowni

Po poprawnym skonfigurowaniu systemu, w oknie danych wyświetlana jest lista pryzm. Dla każdej pryzmy pokazywane są aktualne wartości zgodnie z pomiarami w przypisanym boksie. Przy zmianie boksu system automatycznie pobierze dane z nowego boksu, dzięki czemu wykresy temperatury mają ciągłość.

Alarmy od błędów w kompostowni

Dla każdego pomiaru w kompostowni można ustawić w programie LBX progi alarmowe sygnalizujące nieprawidłowe temperatury lub nieprawidłowa prace wentylatorów.
